120KW直流充電機

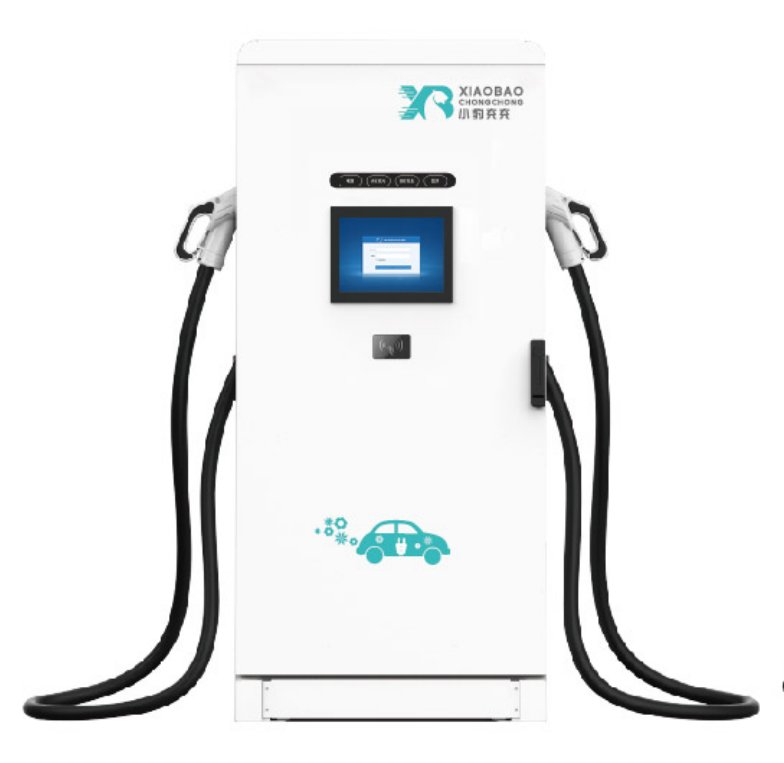

一體式直流充電樁（120KW）

（1）產品概述：

●本系統將充電機、充電接口、人機交互界面、通信、計費等部分集成為一個整體，適用于為電動汽車進行直流快速充電，具有為電動汽車動力電池，安全、自動充滿電的能力。

●充電機依據電池管理系統（BMS）提供的數據，動態調節充電電流或電壓參數，執行相應的動作，完成智能充電的過程。

（2）功能特點：

? 產品特點

l 采用非接觸式CPU卡進行身份認證，完成充電交易，具有完備的卡片管理功能。

l 人機交互界面：人機交互界面采用7寸真彩色觸摸屏，人性化設計，操作簡單、方便；通過 CAN 總線和電池管理單元（BMS）連接，根據電池巡檢給定參數運行，設定不同的充電運行模式，實現快速充電；

l 完善的保護功能：設有完善的保護功能如交流輸入、輸出限流/過流保護，輸出過壓、過溫保護， 蓄電池反接保護等；避免由于人為操作失誤等帶來的故障，確保設備在各種條件下的可靠工作；是新一代的綠色電源。

l 智能型CAN總線通訊功能：CAN數據接口和以太網信號，支持監控軟件，可直接在計算機屏幕上監控電網及充電樁狀況?？墒钩潆姌吨苯映蔀榫W(wǎng)上新成員，實現網絡管理，提高系統的可靠性。

? 主要功能

l 充電插座采用GB20234.3-2015標準規定的插座。

l 高清LCD觸摸屏，可顯示當前時間、卡內余額、充電過程中的充電電量及充電金額等。

l 具有電源、充電、故障三種狀態指示。

l 完善的安全防護功能，具有短路過流保護、漏電保護、防雷保護、緊急停機等功能。

l 充電時可鎖定充電槍頭和充電插座門，防止誤插誤拔現象發生。

l 支持自動充滿、按時間、按電量、按金額等充電操作模式。

l 具備上行通訊接口，可進行樁群集中管理。

? 其他特點

l 全金屬機箱，防水防撞，安全可靠。

l 內置智能電能表，計量準確。

l 非接觸IC卡，使用方便。

l 刷卡啟動/停止充電，操作簡單

l 充電樁具備絕緣檢測功能，具備輸入輸出側多項電氣安全防護功能，符合低壓用電設備安全規范。

l 充電模塊采用有源功率因數校正技術。

l 系統功率密度高，體積小。

l 符合電網計量標準和精度的儀表，可對二槍分別計量。

（3）主要技術指標：
